Das iPod-Dock
Vorwort
Schon desöfteren haben mich Leute nach der Anschlußbelegung des iPod-Docks bzw. des iPods gefragt.
Außerdem möchten viele wissen, wie man das Dock öffnet.
Da ich mal wieder ein wenig Zeit habe, hab ich einfach mal ein paar Sachen rund ums Dock zusammengestellt.
Das Dock öffnen

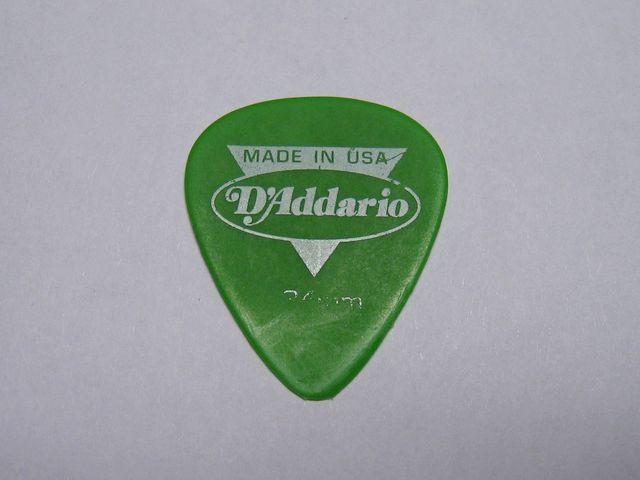

Das iPod-Dock läßt sich ganz einfach öffnen. Das Oberteil ist auf das Unterteil einfach nur aufgeklipst. Deshalb benötigt man im Prinzip kein Werkzeug. Damit man das Dock nicht beschädigt, nimmt man zum öffnen am besten KEINEN Schraubendreher. Ich benutze für solche Arbeiten immer Gitarren- oder Bass-Plektren aus Nylon.
Diese sind so weich, daß sie dem Kunststoff des Docks nichts anhaben können.
Die Farbe des Plektrums ist natürlich egal. ;-)

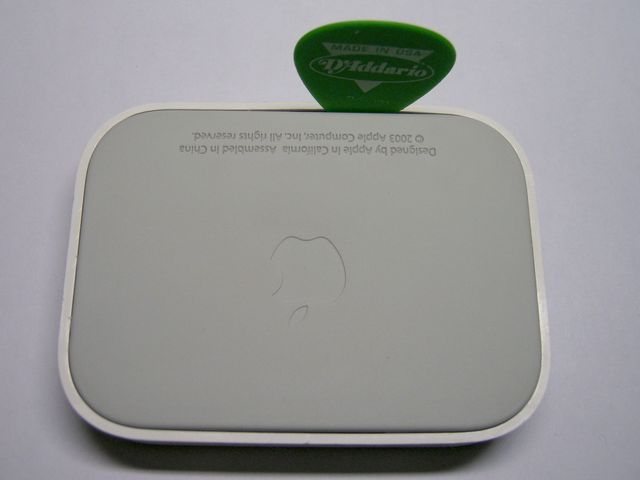

Man schiebt am besten das Pick zuerst vorne am Dock zwischen Ober- und Unterteil. Dann versucht man, die Kunststoffnase mit vorsichtigem Hebeln aus der Verankerung zu lösen.
So sieht das Dock dann in halb offenem Zustand aus. Anschließend arbeitet man sich mit dem Plektrum weiter vor, bis man alle Kunststoffnasen befreit hat.

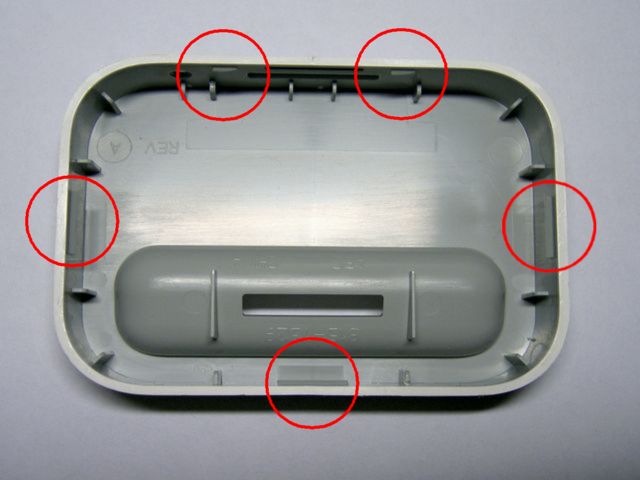

Hier sieht man ganz deutlich die 5 verschiedenen Nasen, die es zu lösen gilt. Oben im Bild erkennt man auch die öffnung für den Line-Out (links) und die für den Dock-Connector (rechts daneben).

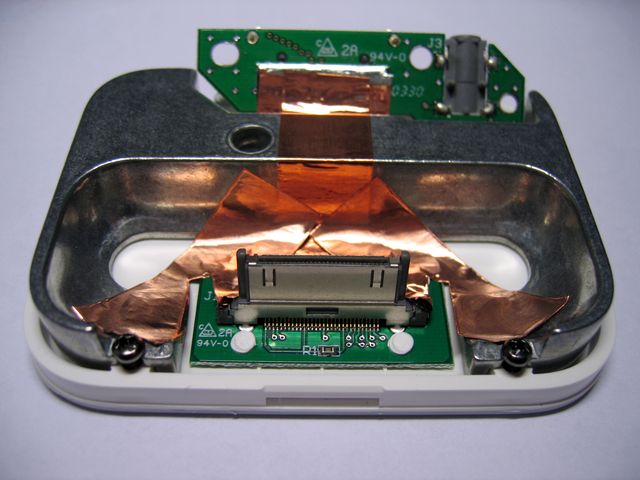

Und hier ist das Dock in geöffnetem Zustand.
Die Anschlüsse am Dock

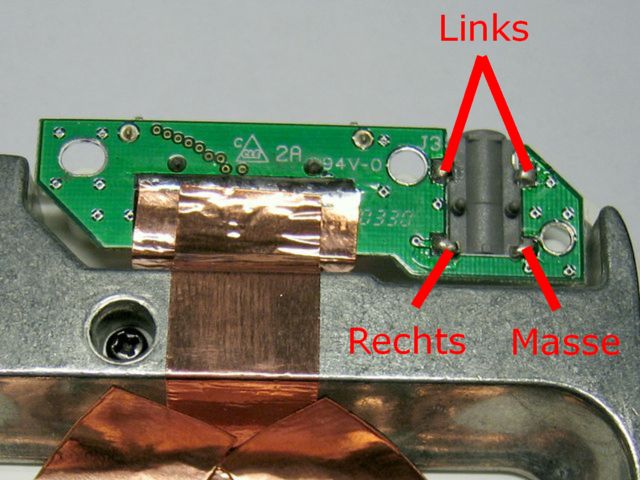

Zuerst einmal der Anschluß für den Line-Out.
Dabei schaut man von oben auf das Dock, der Dock-Connector ist unten.

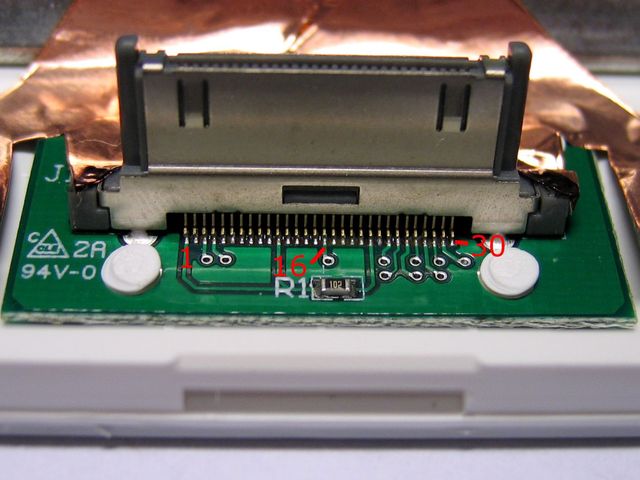

Das hier ist der Dock-Anschluß in Großaufnahme.
Links befindet sich Pin 1 des Dock-Connectors und ganz rechts dann Pin 30.
Dann fehlt ja nur noch die Anschlußbelegung des Docks.
Hier sind alle Daten aufgelistet, die momentan bekannt sind.
1 Masse (Mit Pin 2 auf dem Mainboard des iPod verbunden)
2 Line Out - Masse (Mit Pin 1 auf dem Mainboard des iPod verbunden)
3 Line Out - R
4 Line Out - L
5 Line In - R
6 Line In - L
7
8
9
10
11 Serieller Anschluß Masse
12 Serieller Anschluß TxD (19200 baud)
13 Serieller Anschluß RxD (19200 baud)
14
15 Masse (-) (Mit Pin 16 auf dem Mainboard des iPod verbunden)
16 USB Masse (-) (Mit Pin 16 auf dem Mainboard des iPod verbunden)
17
18 3.3V (+)
19 Firewire Power 12 V (+) (Mit Pin 20 auf dem Mainboard des iPod verbunden)
20 Firewire Power 12 V (+) (Mit Pin 19 auf dem Mainboard des iPod verbunden)
21
22 FireWire Data TPA (-)
23 USB Power 5 VDC (+)
24 FireWire Data TPA (+)
25 USB Data (-)
26 FireWire Data TPB (-)
27 USB Data (+)
28 FireWire Data TPB (+)
29 FireWire Masse (-) (Mit Pin 30 auf dem Mainboard des iPod verbunden)
30 FireWire Masse (-) (Mit Pin 29 auf dem Mainboard des iPod verbunden)
Noch Fragen?
Dann schreibt mir doch einfach eine E-Mail oder besucht mich im Forum von www.ifun.de
Euer t0bY!
